擠塑保溫板墻面開裂的原因

文章出處：南京歐格人氣：發(fā)布時間：2018/5/12 14:47:05

擠塑保溫板，即擠塑聚苯乙烯保溫板，是一種以聚苯乙烯樹脂為原料，加入其它聚合物后，經加熱擠塑形成的一種發(fā)泡硬質塑料板。擠塑保溫板墻面開裂是什么原因呢？

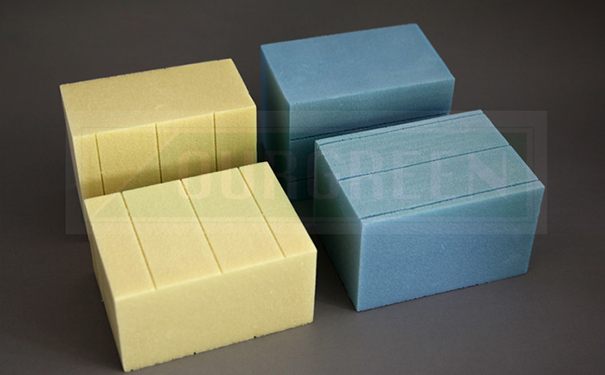

擠塑保溫板墻面開裂的原因

1、水泥的摻入比例過大，膠漿的強度標號過高，面層膠漿早期收縮過快；膠漿的吸水率過高，冬季因凍融、凍脹作用等均會引起開裂。

2、工程用砂選用中砂，導致砂的過篩粒徑過細，含泥量過高，粒徑級配不合理造成開裂。

3、擠塑板沒有完成對外保溫養(yǎng)護期的要求，上墻后產生較大的后收縮，引起面層的開裂；苯板粘貼時局部通縫或在窗口四角沒有套割引起開裂。

4、玻璃纖維網格布的平米克重過低、延伸率過大、網格布的網孔尺寸過大或過小、網格布的耐堿涂敷層的涂敷量不足，耐堿強度保留率過低，網格布的埋設位置不當；網格布間斷處無搭接或搭接尺寸不符合要求引起開裂。

5、窗口周邊、四角及墻體轉折處等易產生應力集中的部位，未設增強網格布以分散其應力；抹底層膠漿時，直接把網格布鋪設于墻面上，膠漿與網格布不能很好的復合，網格布起不到約束和分散應力的作用而引起開裂。

6、膠漿沒有進行充分攪拌，保溫板板面不平，特別是相鄰板面不平，造成抹灰厚度偏差，收縮不一致導致裂縫。板間縫隙應用膠粘劑填塞。

7、面層施工時在太陽曝曬下進行，抹完面層后未及時噴水養(yǎng)護，導致面層失水過快，引起干縮裂縫；在面層抹灰時，有時采取蘸水拍漿的方式，導致面層骨料過少產生裂縫。

8、面層未設保溫系統(tǒng)的變形縫而引起開裂；在保溫系統(tǒng)的截止部位，對材質變換處的防水處理或柔性、剛性的處理不當，產生裂縫。

上一篇：PVC發(fā)泡板的生產工藝流程

熱門資訊

歐格環(huán)保 資訊中心

新聞中心

客戶中心

聯(lián)系歐格

公司簡介

南京歐格節(jié)能環(huán)?？萍加邢薰臼荴PS擠塑板,擠塑板生產設備,PVC發(fā)泡板的專業(yè)生產廠家。注冊資金為1000萬元。企業(yè)通過了ISO9001質量管理體系認證，并獲得了多項國家專利。熱線：13915937996

欧美性猛交xxxx黑人_久久99国产综合精品免费_亚洲综合天堂av网站在线观看_欧美性xxxx狂欢老少配_成人片黄网站a毛片免费
